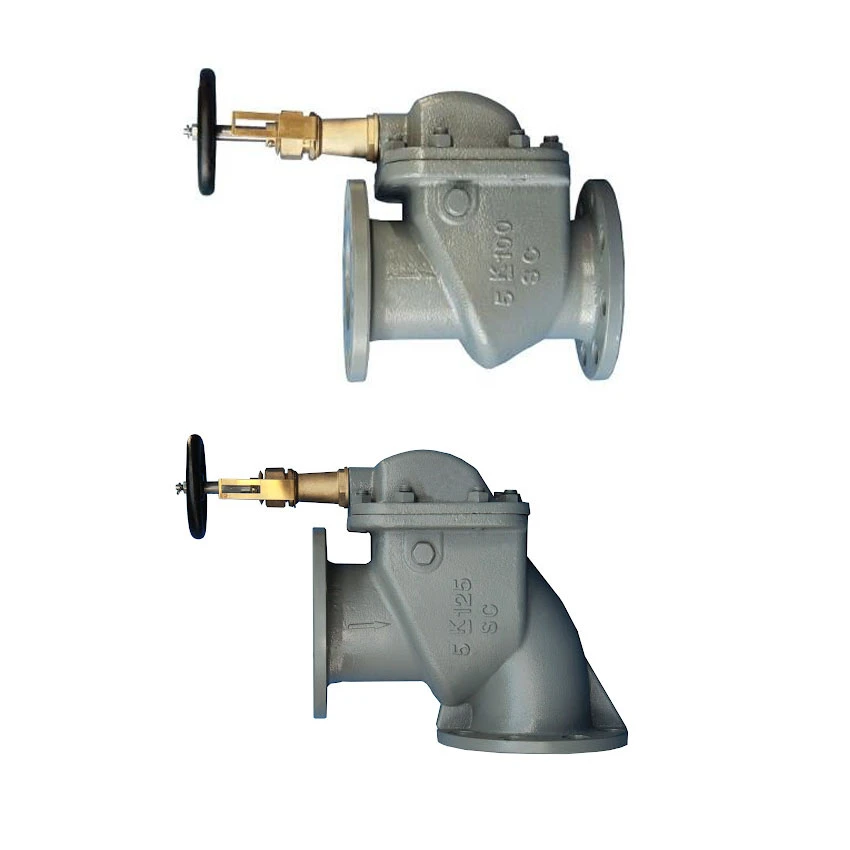

Marine Skru Stormventiler ned

● Standard: JIS
● Tryk: 5K, 10k
● Størrelse: DN50~DN200
● Materiale: støbt stål

Beskrivelse

Marine Screw Down Storm Valves bruges til at styre mediet til at åbne og lukke, hvilket forhindrer tilbagestrømning i havvand og ferskvandsrør.

Den's bruges til at udlede ferskvand eller spildevand og kan automatisk lukke ned og forhindre, at det udvendige vand strømmer bagud af ventilen.

Marine stormventiler er anvendelige til marine rørledninger af ferskvand, luft eller gas, brændselsolie, smøreolie, damp ved 205 ℃ i skibsbygning eller reparation eller marine platform konstruktion.

Produktnavn: stormventil i marine støbt stål F3060/F3060R 5K/10K

Designstandard: JIS F7426-1996

Flangestandard: JIS B2220 5K/10K

Tryk: 5K (0,49Mpa)&10K(0,98Mpa)

Størrelse: DN50, 65, 80, 100, 125, 150, 200

Materiale: støbt stål i bronze eller rustfrit stål

Farve: original eller malet i gråt eller tilpasset

Specifikation

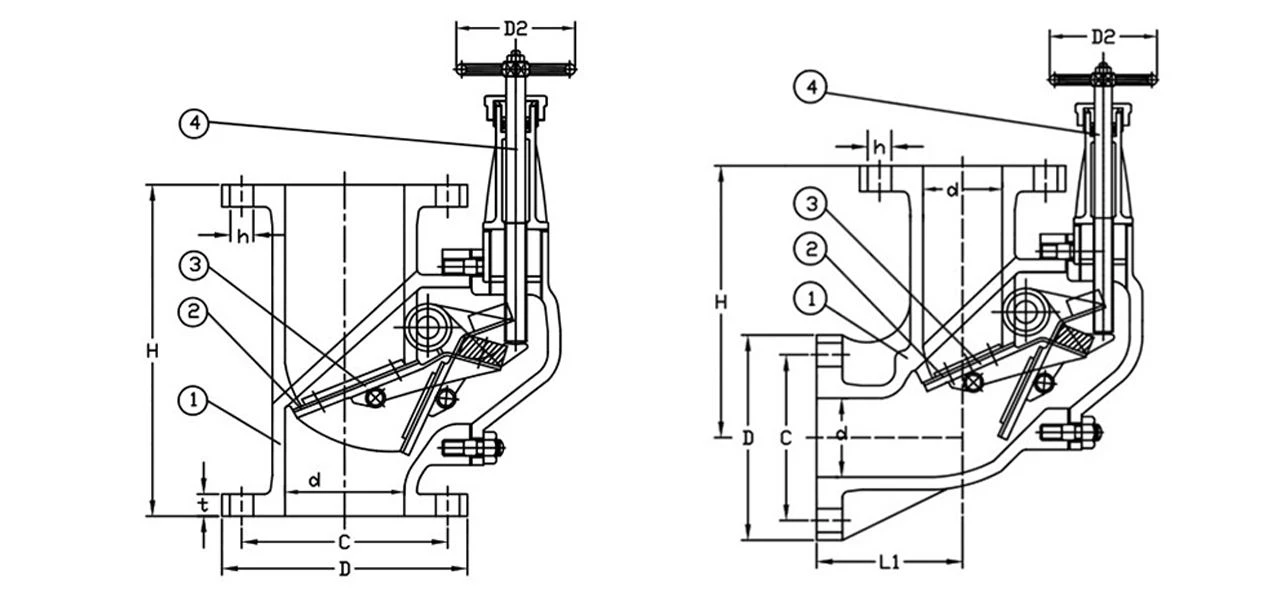

JIS F3060 10k Drawing

Marine stormventil JIS F3060 /3060R 5k

Størrelse	Ansigt til ansigt (L)		Flange dia.(D)	Tonehøjde (C)	Hul(n×d)	t	D2
DN	3060	3060R	mm	mm	mm	mm	mm
50	210	170	130	105	4×D15	15	100
65	240	200	155	130	4×D15	15	125
80	260	220	180	145	4×D19	15	125
100	280	250	200	165	8×D19	17	125
125	330	270	235	200	8×D19	17	125
150	360	310	265	230	8×D19	19	125
200	450	400	320	280	8×D23	20	125

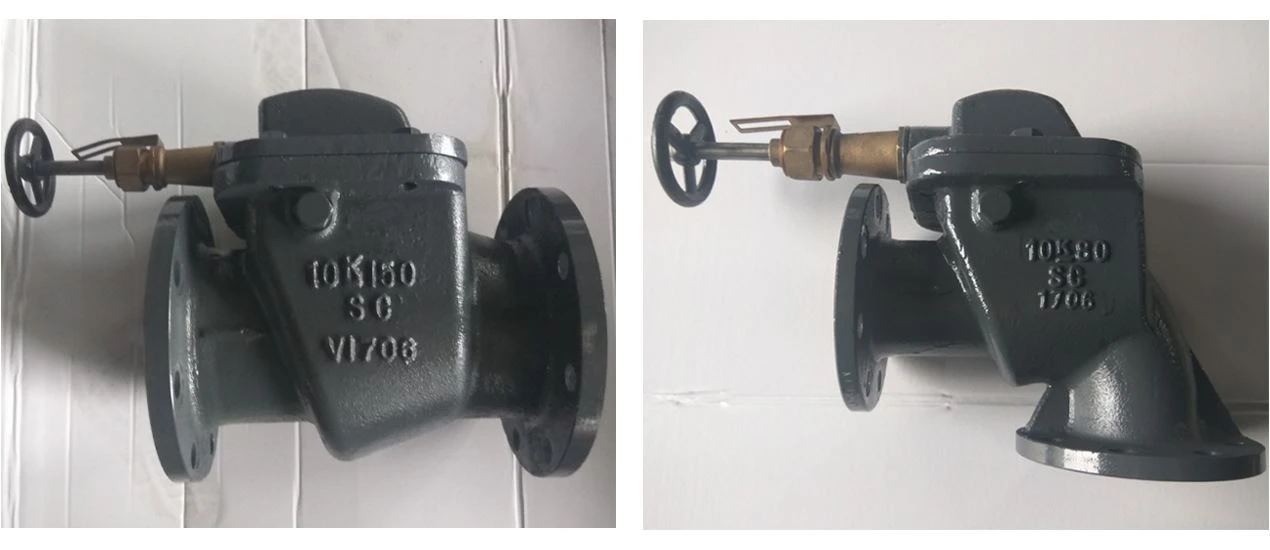

angle type storm valve

Marine stormventil JIS F3060 /3060R 10k

Størrelse	Ansigt til ansigt (L)		Flange dia.(D)	Tonehøjde (C)	Hul(n×d)	t	D2
DN	3060	3060R	mm	mm	mm	mm	mm
50	210	170	155	120	4×D19	15	100
65	240	200	175	140	4×D19	15	100
80	260	220	185	150	8×D19	15	125
100	280	250	210	175	8×D19	17	125
125	330	270	250	210	8×D23	17	125
150	360	310	280	240	8×D23	19	125
200	450	400	330	290	12×D23	22	125
